一般性能

球閥兩端連接螺紋符合ISO 228或NPT（美標）要求

工作溫度：從-20 °C至+100 °C，O形環采用NBR丁晴橡膠

         從-20 °C至+130 °C，O形環采用FKM氟橡膠（按要求提供）

工作壓力：PN500/7000 psi  DN6，DN8，DN10，DN15

          PN400/6000 psi  DN20，DN25

          PN320/4500 psi  DN32，DN40，DN50

適用介質：任何適合閥門所用材料的液體和氣體。

抗靜電裝置

消防安全設計

特殊要求的工作參數

如有其它特殊要求，請與我們的銷售部門聯系

資質證書

對ATEX 防爆型型號符合歐盟2014-34-EU證書要求

對公稱通徑≥DN32的型號，提供PED CE1115證書

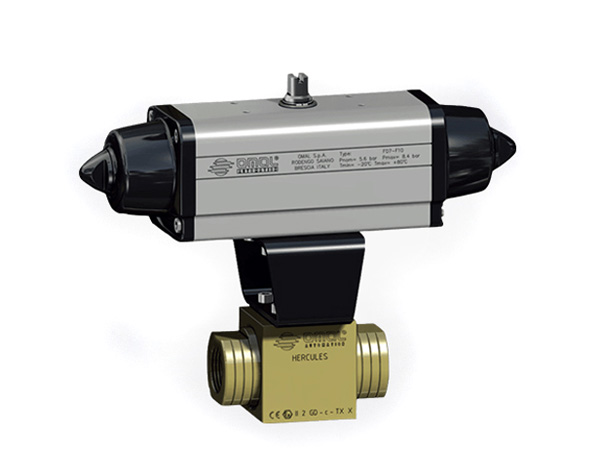

影像可能對產品不具有代表性

** 芳香族聚酰胺材料的商標*工程樹脂材料的商標?

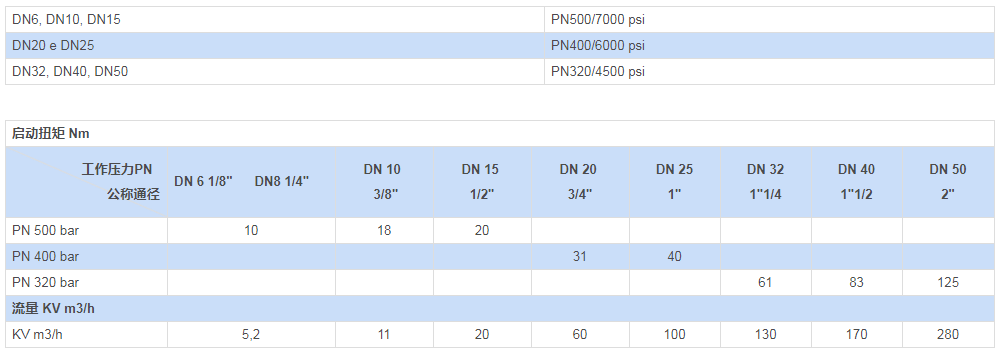

壓力 / 溫度 關系圖表

Kv系數是指水溫為15 °C時，造成1bar介質壓力損失的介質流速（m3/h）

Torque can vary depending on temperature and type of fluid, a safety factor 1.4 must be applied
.

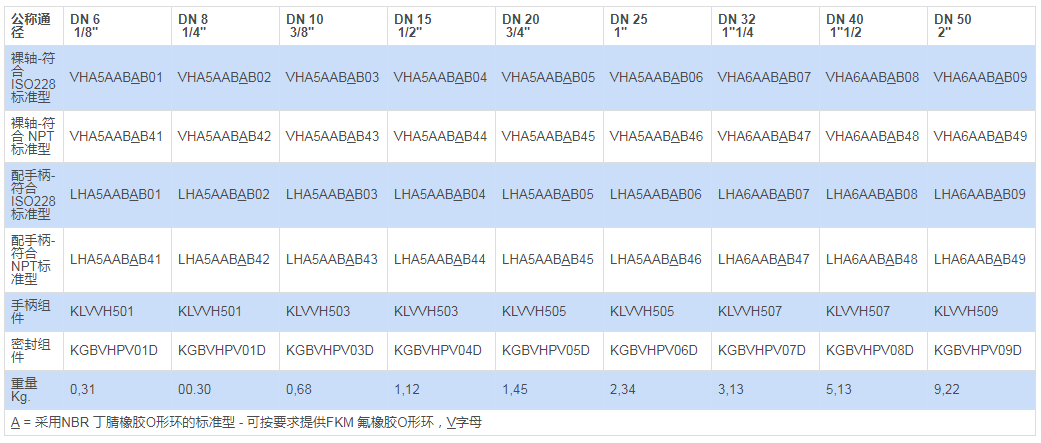

Hercules 大力神系列球閥編號 - 裸軸與手柄

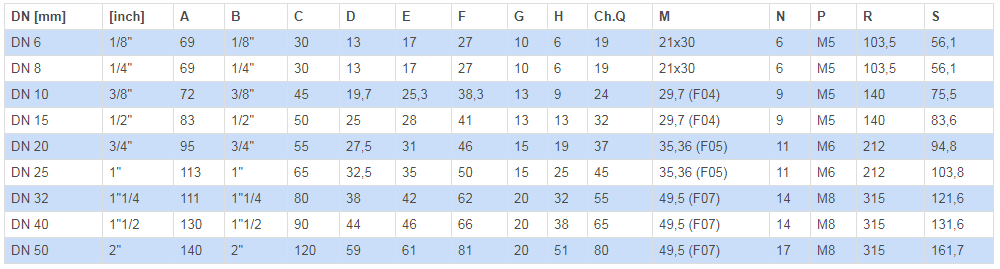

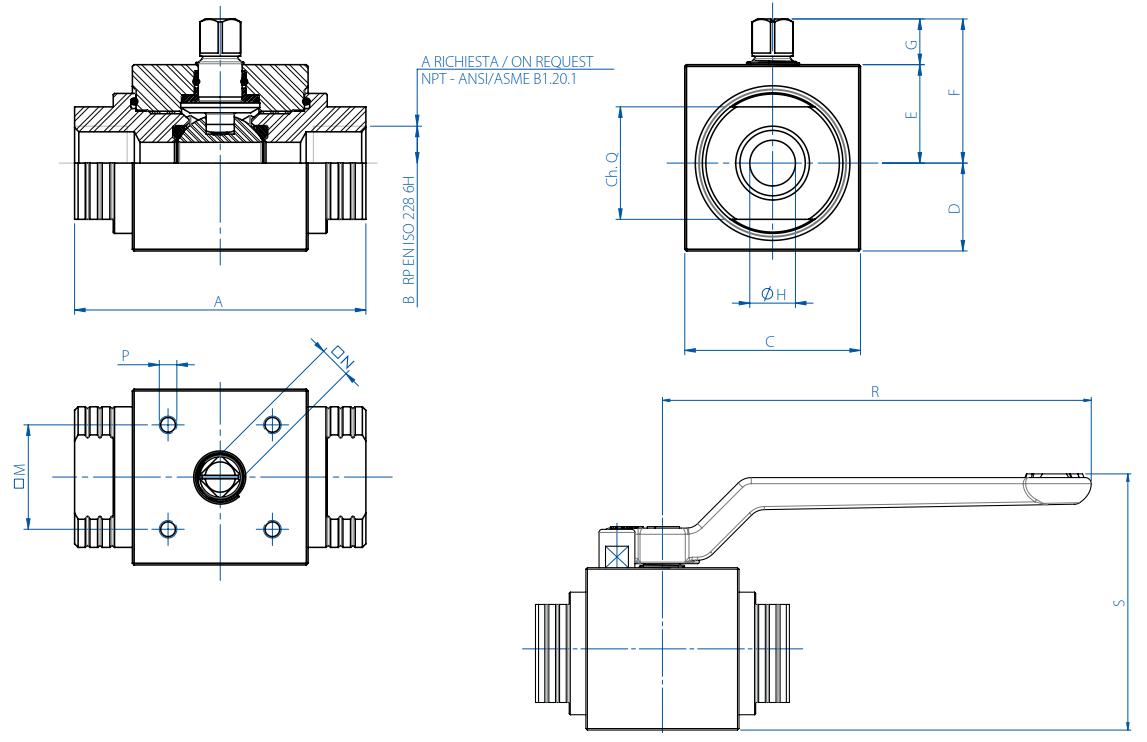

尺寸

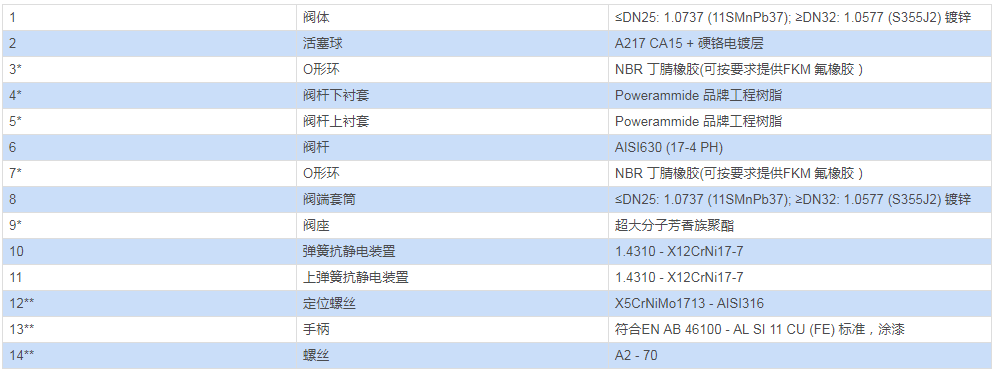

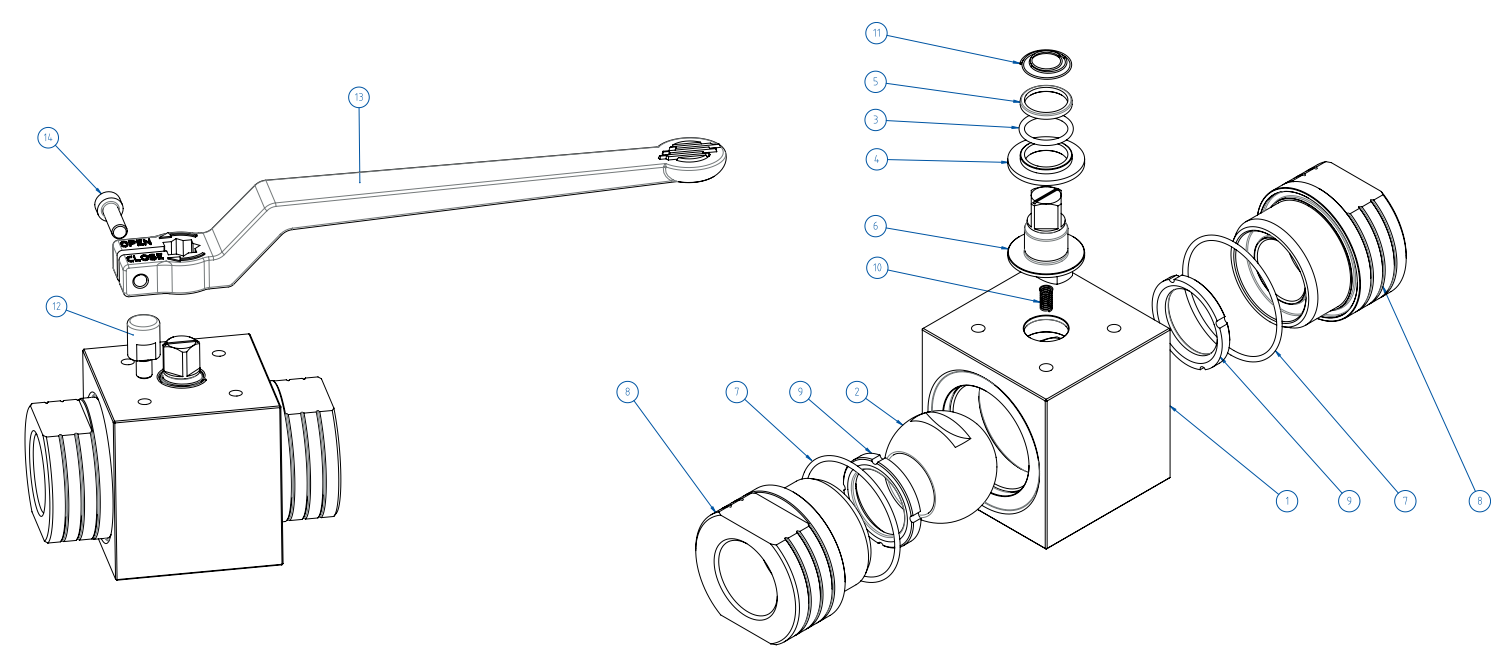

材料

*密封圈備件盒

**?手柄組件
