1.OMAL中線對夾軟密封蝶閥

點擊查詳情

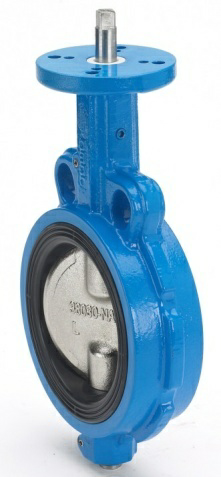

      OMAL手動蝶閥特有的骨架式襯套密封，堅固而不變形， PTFE軸襯套與閥板完美結合，以減少摩擦，密封性能更好、磨損更低、開閉阻力更小的兩段式閥軸，Kv值更高，軸與閥板無任何緊固件，避免破壞和腐蝕的風險。中線對夾式（WAFER），立式或臥式安裝均可。

      1.2.1 技術參數

      1.2.2產品特點

      1) 閥體

      OMAL手動蝶閥閥體采用高強度球墨鑄鐵材料，整體樹脂砂型鑄工藝鑄而成，沒有任何鑄缺陷。內外表面均用噴砂拋丸方式除銹后進行環氧樹脂噴涂，厚度至少為250μm.閥體的最小壁厚保證在承受2倍以上額定工作壓力時所有的部件不發生變形，法蘭面和法蘭孔符合ISO5211標準。采用一片式整體閥體。閥體能承受1.5倍額定壓力，且閥體不發生變形。

      2）閥板特點

      DN300及以下口徑蝶閥采用閥軸非貫穿閥板結構設計，以減小雜物纏繞和水頭損失。閥板開啟時阻力系數小于0.26，閥板承壓能力可為關閉狀態2倍壓差以上，閥軸、閥板無銷釘連接或銷釘連接。

      3) 閥座密封

      閥座材料為EPDM（三元乙丙烯）。 由于骨架的支撐作用，使彈性橡膠密封圈不易變形。相對于燕尾槽（舌槽結構），骨架式結構具有更好彈性同時具有更好的強度，扭矩更小。骨架式閥座外圓成桶形，并向外延伸到閥體外側，與閥體的結合無機械緊固，易于與閥門安裝或維修更換。

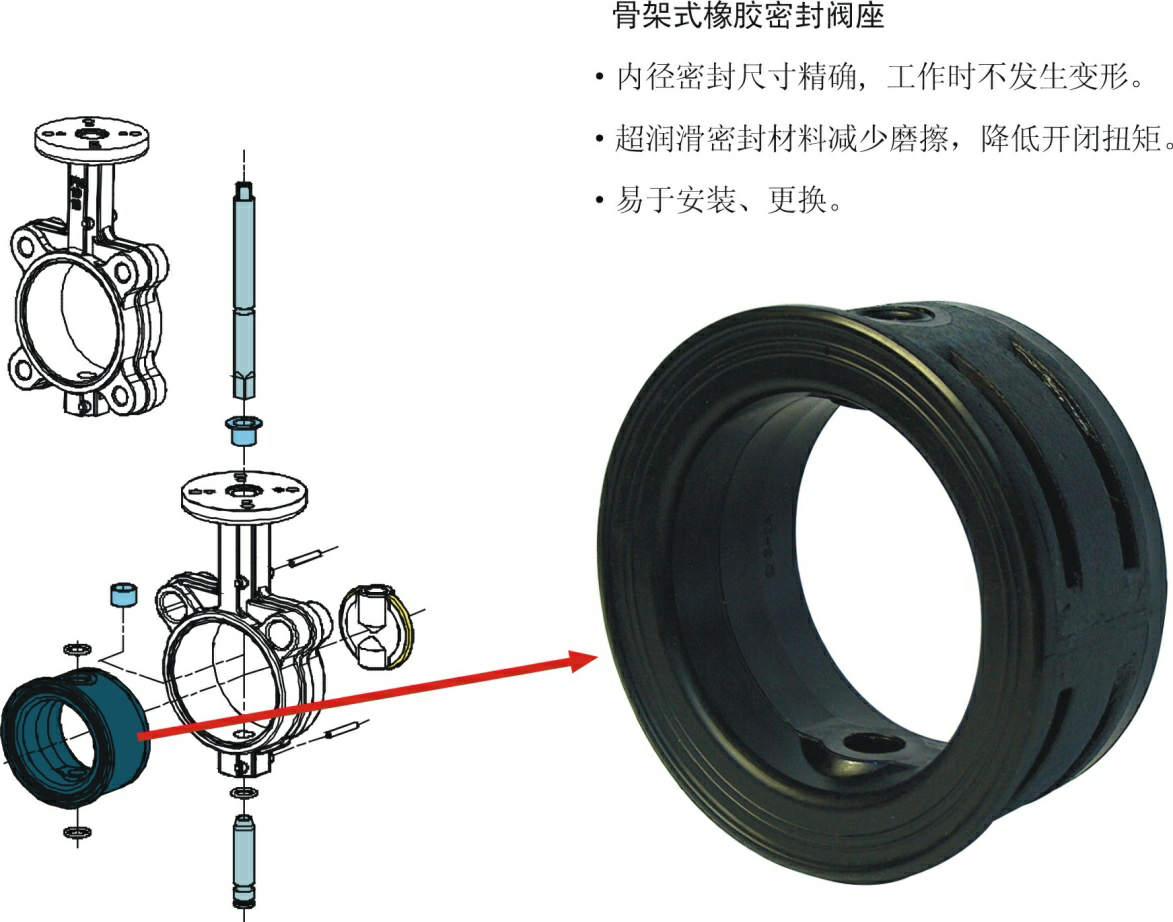

      下圖為骨架式密封與普通襯套密封的結構對比圖

      4）閥軸結構

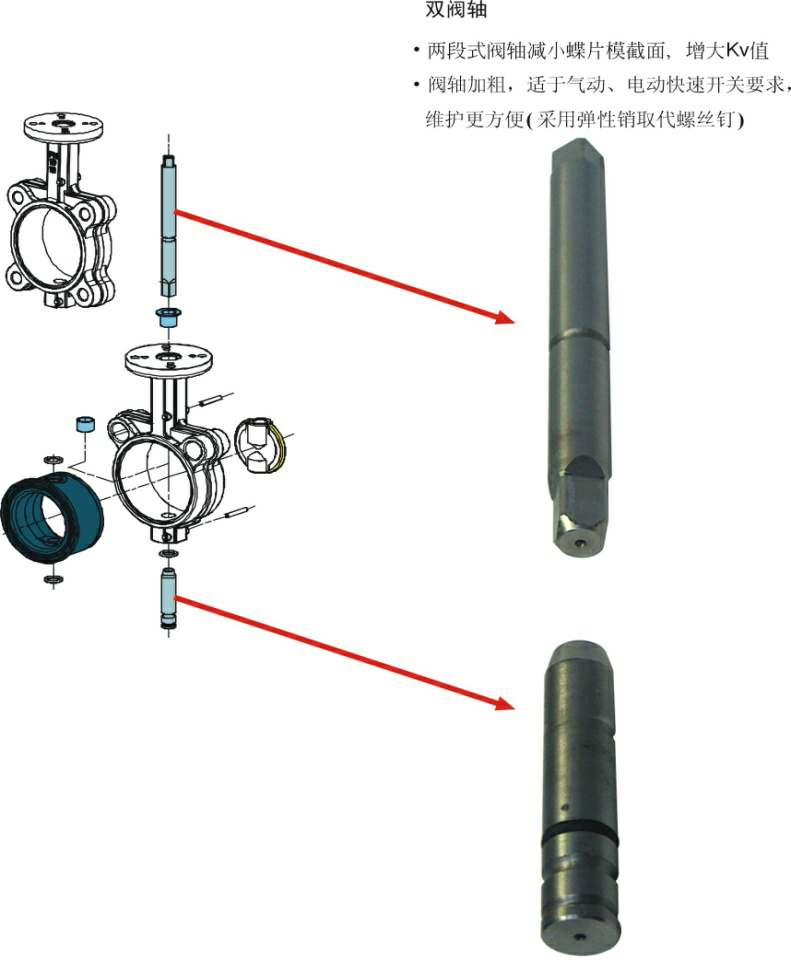

      雙閥軸結構, 軸嵌入軸孔的長度大于軸徑的1.5倍。閥軸最薄弱處能承受閥門最大扭矩1.5倍強度。

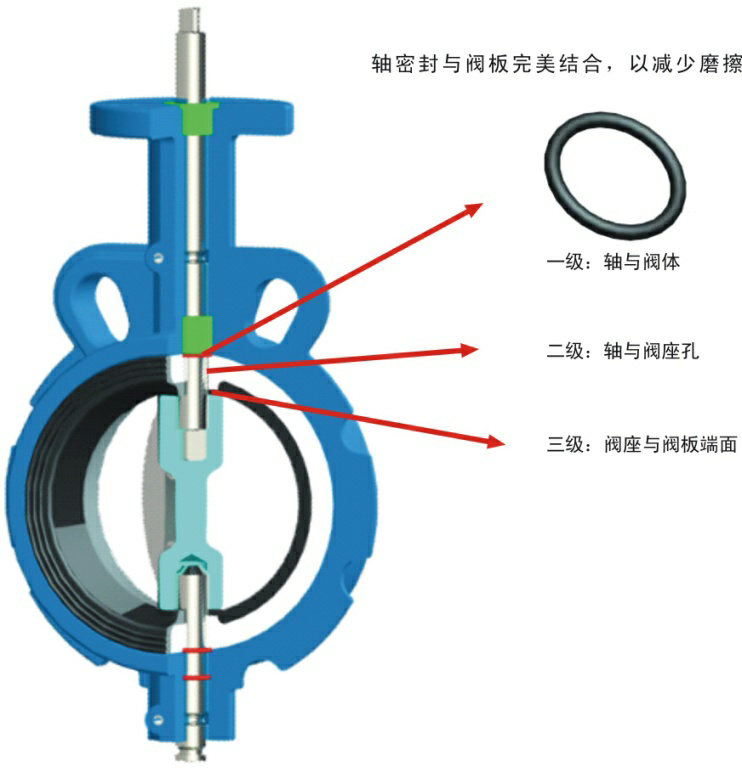

      閥體、閥座與閥軸密封形成三級密封，保證過流介質僅與閥板及橡膠閥座接觸。無泄漏，安全可靠，壽命更長。兩段式閥軸彈性銷取代了一段式閥軸的螺釘固定，安裝、維修更方便。

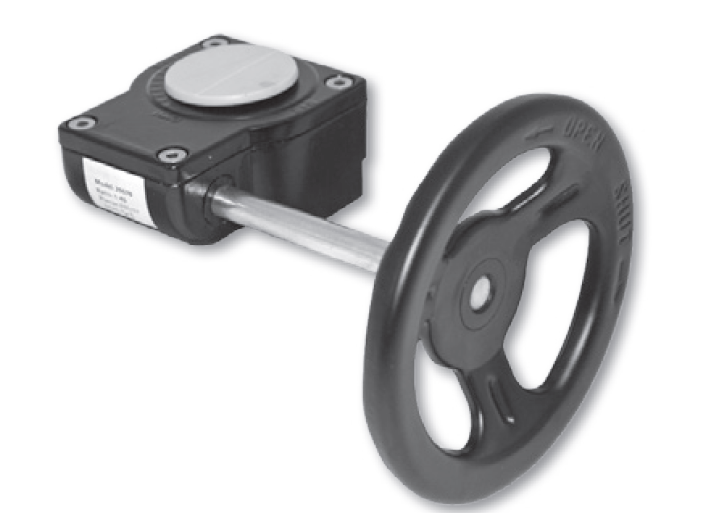

      2.手動齒輪箱適用于90度的OMAL手動蝶閥，靜電粉末噴涂后的鋁合金機身外觀漂亮，附著力強，具有強防腐蝕性和耐磨性。
